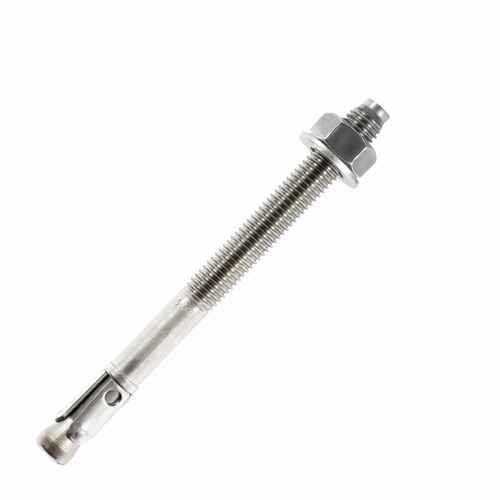

Der Bolzenanker aus Edelstahl A4 ist ein kraftkontrolliert spreizender Schwerlastanker für sichere Befestigungen in gerissenen und ungerissenen Betonuntergründen. Dank der ETA-Zulassung Option 1 (ETAG 001) ist er für baurelevante Anwendungen freigegeben und bietet maximale Sicherheit in Beton der Klassen C20/25 bis C50/60.
Der Anker wird ohne Vorinstallation durch das anzuschraubende Bauteil hindurch in das Bohrloch eingeschlagen. Beim Anziehen der Mutter zieht sich der Konus in den Spreizclip und sorgt für ein kraftvolles, dauerhaftes Verspreizen.
Dadurch entsteht eine hoch belastbare, form- und kraftschlüssige Verankerung, die sofort tragfähig ist.
Durch das Material Edelstahl A4 ist der Keilanker besonders korrosions- und witterungsbeständig - ideal für Außenbereiche, industrielle Umgebungen oder maritimes Klima. Der Anker erfüllt außerdem die Anforderungen an den Brandschutz F120 nach DIN 4102-4.
Nicht geeignet ist der Bolzenanker für Lochziegel, Gasbeton oder weiche Baustoffe.
Winkelprofile & Konsolen
Stahlbau & Metallkonstruktionen
Holzbalken & Fassadenunterkonstruktionen
Schienen, Stützen & Tragwerke
Maschinenbefestigungen
Außenbereiche, Industrieanlagen & Brückenelemente
| Merkmal | Wert |
|---|---|
| Produktart | Bolzenanker / Schwerlastanker / Keilanker |
| Material | Edelstahl A4 |
| Zulassung | ETA Option 1 (ETAG 001) |
| Untergrund | Gerissener & ungerissener Beton |
| Betonklassen | C20/25 - C50/60 |
| Brandschutz | F120 / DIN 4102-4 |
| Montageart | Durchsteckmontage |
| Wirkungsweise | Kraftkontrolliert spreizend |
| Besonderheiten | Schnelle Montage, hoher Korrosionsschutz |
| Parameter | M8 | M10 | M12 / M16 |
|---|---|---|---|
| Bohrtiefe | 65 mm | 70 mm | 90 mm |
| Drehmoment (gerissen) | 20 Nm | 40 Nm | 65 Nm / 130 Nm |
| Drehmoment (ungerissen) | 15 Nm | 30 Nm | 50 Nm / 100 Nm |
| Mindestbauteildicke | 100 mm | 100 mm | 120 mm |
| Achsabstand | 50 mm | 55 mm | 100 mm |
| Randabstand | 60 mm | 100 mm | 150 mm |
| Tragfähigkeit | M8 | M10 | M12 |
|---|---|---|---|
| Charakteristische Tragfähigkeit (gerissen) | 3 kN | 6 kN | 7,5 kN |
| Charakteristische Tragfähigkeit (ungerissen) | 9 kN | 12 kN | 16 kN |
| Empfohlene Last (gerissen) | 1,7 kN | 3,3 kN | 4,2 kN |
| Empfohlene Last (ungerissen) | 5 kN | 6,7 kN | 8,9 kN |
| Teilsicherheitsfaktor C20/25 | 1,8 | 1,8 | 1,8 |
| Erhöhungsfaktor C30/37 | x 1,22 | x 1,22 | x 1,22 |
| Erhöhungsfaktor C40/50 | x 1,41 | x 1,41 | x 1,41 |
| Erhöhungsfaktor C50/60 | x 1,55 | x 1,55 | x 1,55 |
