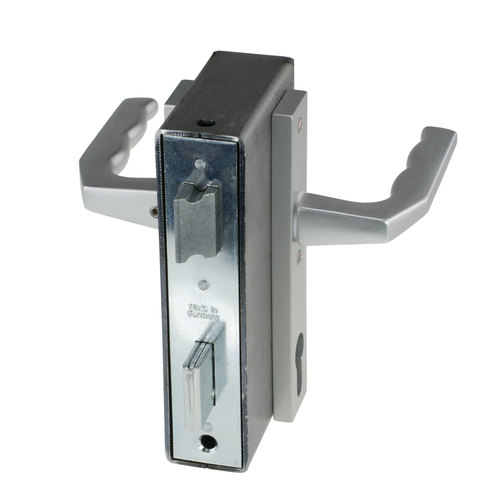

Dieses Komplettset eignet sich für Metalltüren und Tore mit 40 mm Rohr und besteht aus einem Einsteckschloss, einem Schlosskasten zum Einschweißen sowie einer Drückergarnitur mit Langschildern. Es ist ideal für Neubauten oder den Austausch kompletter Schließsysteme.
Die Maße von Einsteckschloss und Schlosskasten sind bewusst so ausgelegt, dass das Schloss im Auslieferungszustand leichtes Spiel im Schlosskasten hat. Dieses Spiel ist konstruktiv gewollt, da beim Verzinken, Beschichten oder Lackieren des Schlosskastens zusätzliche Materialstärke entsteht und das Schloss anschließend weiterhin passgenau montiert werden kann.
Das Einsteckschloss ist universell einsetzbar und kann durch die umstellbare Falle sowohl für DIN links als auch DIN rechts verwendet werden. Mit Dornmaß 60 mm, Entfernung 72 mm, 8 x 8 mm Vierkantnuss sowie Profilzylinder-Lochung (PZ) erfüllt es gängige Standards im Metallbau. Der 2-tourige Riegel sorgt mit einem Riegelausschluss von insgesamt 24 mm für eine sichere Verriegelung.
Die im Set enthaltene Drückergarnitur mit Langschildern aus massivem Aluminium in F1, längs gebürstet, bietet eine robuste und optisch hochwertige Lösung für Metalltüren.
Metalltüren mit 40 mm Rohr
Gartentore und Metalltore
Zauntüren und Einfriedungen
Neubau oder Austausch kompletter Schließsysteme
Private und gewerbliche Anwendungen
| Merkmal | Wert |
|---|---|
| Produktart | Einsteckschloss |
| Abmessungen | 167 x 33 x 90 mm |
| Dornmaß | 60 mm |
| Entfernung | 72 mm |
| Vierkantnuss | 8 x 8 mm |
| Bohrlochabstand | 67 mm |
| Falle | Umstellbar, DIN links / rechts |
| Falleinstellung | 5 mm vorstehend / 5 mm rückstellbar |
| Riegel | 2-tourig |
| Riegelvorschub | je 12 mm |
| Riegelausschluss | 24 mm |
| Zylinderaufnahme | Profilzylinder (PZ) |
| Material Nuss | Temperguss |
| Material Falle | Zinkdruckguss mit Stahlkern |
| Merkmal | Wert |
|---|---|
| Material | Stahl, eisenblank |
| Ausführung | Zum Einschweißen geeignet |
| Abmessungen | 172 x 40 x 94 mm |
| Rohrbreite | 40 mm |
| Bohrlochabstand | 67 mm |
| Merkmal | Wert |
|---|---|
| Material | Aluminium, massiv |
| Oberfläche | F1, längs gebürstet |
| Schildmaß | 10 x 30 x 160 mm |
| Entfernung | 72 mm |
Schlosskasten in das 40-mm-Rohr einschweißen
Konstruktives Spiel im Schlosskasten nicht ausgleichen (für spätere Beschichtung vorgesehen)
Einsteckschloss in den Schlosskasten einsetzen
Falle bei Bedarf DIN-richtig einstellen
Drückergarnitur mit Langschildern montieren
Funktion von Falle und Riegel vor dem endgültigen Verschließen prüfen
