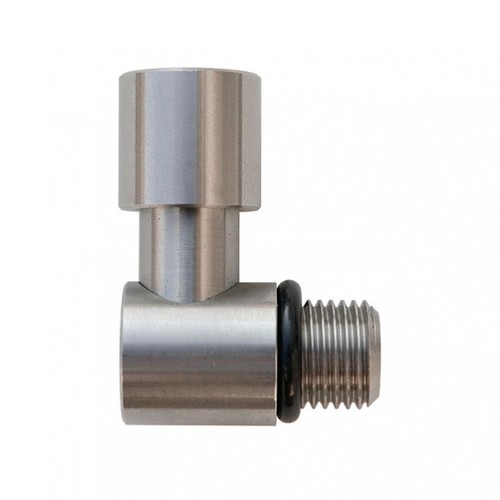

Alvito Halterung Eckwinkel aus Edelstahl Typ D - für Auslaufrohr

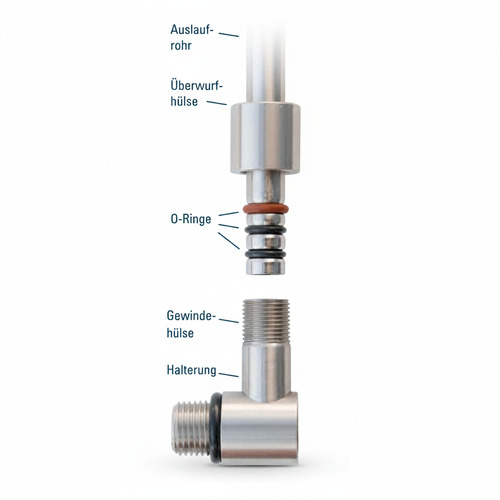

Das Auslaufrohr wird durch eine Überwurfhülse fixiert. Die Halterung wird fertig installiert geliefert. Die Überwurfhülse kann nur auf das Auslaufrohr geschoben werden, wenn die drei O-Ringe vorher entfernt wurden. Der rote O-Ring muss in der oberen Nut eingesetzt sein. Zur Montage werden zuerst die O-Ringe mit Wasser oder Armaturenfett (Hahnfett) angefeuchtet. Dann wird das Auslaufrohr in die Halterung geschoben, bis der rote O-Ring am Rand der Gewindehülse ansteht. Die Überwurfhülse wird durch Drehen im Uhrzeigersinn auf die Gewindehülse geschraubt. Durch den oberen roten O-Ring wird das Auslaufrohr fixiert.

Technische Daten
- Material: 1.4305 (V2A)
- Material Dichtring: EPDM
- Gewindegröße: 1/4 Zoll
- Gewindelänge: 12 mm ohne Dichtung; 10 mm mit Dichtung
- Innendurchmesser für Rohr: 9,9 mm
