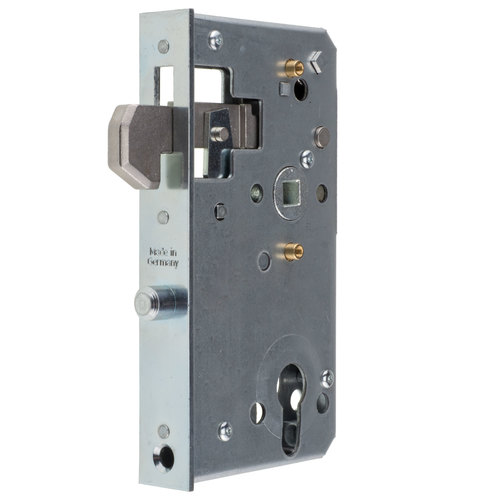

Ersatzschloss mit Hakenfalle für Schiebetore - PZ - 30 mm Rohr - Dornmaß 60 mm - Stulp 24 x 167 mm

Dieses Ersatzschloss mit Hakenfalle ist für den Einsatz in Schiebetoren konzipiert und eignet sich für Toranlagen mit einer Rohrstärke von 30 mm. Es wird in ein passendes Schlossgehäuse eingesetzt und sorgt durch die Hakenfalle für ein sicheres Einhaken des Tores im geschlossenen Zustand.

Die Hakenfalle kann sowohl über den Vierkant für den Griff als auch über einen Profilzylinder (PZ) betätigt werden (Wechselfunktion). Durch Drehen des Schlüssels im Profilzylinder wird die Hakenfalle verriegelt und lässt sich nicht mehr nach oben bewegen, was ein unbeabsichtigtes Öffnen verhindert.

Der Stulp mit 24 x 167 mm sowie ein Dornmaß von 60 mm entsprechen gängigen Abmessungen im Torbau. Die abstehenden Befestigungshülsen mit 67 mm Abstand sorgen für eine sichere Fixierung im Schlosskasten.
Ein mitgelieferter Haltebolzen dient zur Zugkraftentlastung der Hakenfalle und stabilisiert das Schloss zusätzlich im eingebauten Zustand.

Typische Anwendungen

• Schiebetore im privaten Bereich

• Gartentore und Zaunanlagen

• Schiebetore aus Metall oder Stahl

• Seitliche Zufahrts- und Zugangstore

• Toranlagen mit Profilzylinder-Schließung

Montagehinweis

• Altes Schloss aus dem Schlosskasten entfernen

• Neues Hakenfallenschloss in das Schlossgehäuse einsetzen

• Haltebolzen quer einschieben (Zugkraftentlastung)

• Haltebolzen von der Stulpseite mit Kreuzschraubendreher fixieren

• Profilzylinder und Drücker montieren

• Funktion der Hakenfalle und Verriegelung prüfen
