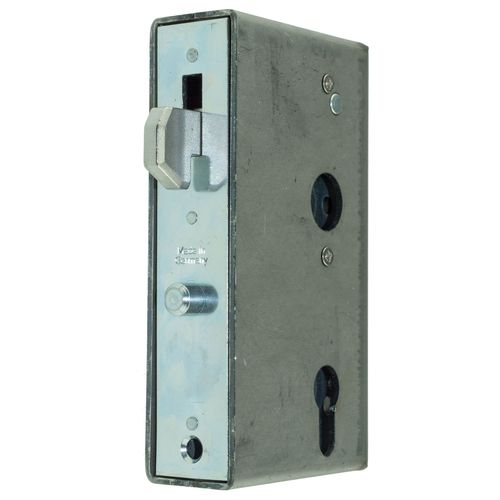

Dieses Hakenfallen-Schloss für Schiebetore wird als Set mit passendem Einschweißkasten aus Stahl roh geliefert und ist für das Einschweißen in Schiebetore mit 40 mm Rohrstärke vorgesehen. Schloss und Schlosskasten sind exakt aufeinander abgestimmt und schließen bündig an der Vorderseite ab.
Die Hakenfalle sorgt für eine sichere Verriegelung des Tores. Sie kann sowohl über den Vierkant für den Griff als auch über einen Profilzylinder (PZ) betätigt werden (Wechselfunktion). Durch Drehen des Schlüssels im Profilzylinder wird die Hakenfalle verriegelt und kann nicht mehr nach oben bewegt werden.
Die Fixierung des Schlosses im Einschweißkasten erfolgt über einen mitgelieferten Haltebolzen zur Zugkraftentlastung sowie über seitliche Schrauben, die in innenliegende Hülsen eingeschraubt werden. Der Befestigungslochabstand von 67 mm ist relevant für die Auswahl passender Griffgarnituren.
Der Einschweißkasten aus Stahl roh kann nach dem Einschweißen verzinkt oder lackiert werden.
Schiebetore aus Metall
Gartenschiebetore
Zaun- und Toranlagen mit Profilzylinder
Seitliche Zugangs- und Zufahrtstore
Austausch vorhandener Hakenfallenschlösser
| Merkmal | Wert |
|---|---|
| Produktart | Hakenfallen-Schloss mit Einschweißkasten |
| Typ | 400401PS |
| Einsatzbereich | Schiebetore |
| Geeignete Profilrohrstärke | 40 mm |
| Schließart | PZ gelocht |
| Funktion | Wechselfunktion |
| Dornmaß | 60 mm |
| Entfernung | 72 mm |
| Vierkant | 8 mm |
| Stulpmaß | 33 x 167 mm |
| Befestigungslochabstand | 67 mm |
| Verriegelung | Über Profilzylinder |
| Material Schlosskasten | Stahl roh |
| Maße Schlosskasten | 40 x 170 x 94 mm |
| Herkunft | Hergestellt in Deutschland |
Einschweißkasten passgenau in das 40-mm-Rohr einsetzen
Einschweißkasten umlaufend verschweißen
Hakenfallen-Schloss in den Schlosskasten einsetzen
Haltebolzen quer einschieben (Zugkraftentlastung)
Haltebolzen von der Stulpseite mit Kreuzschraubendreher fixieren
Profilzylinder und Griffgarnitur (67 mm Lochabstand) montieren
Funktion der Hakenfalle und Verriegelung prüfen
