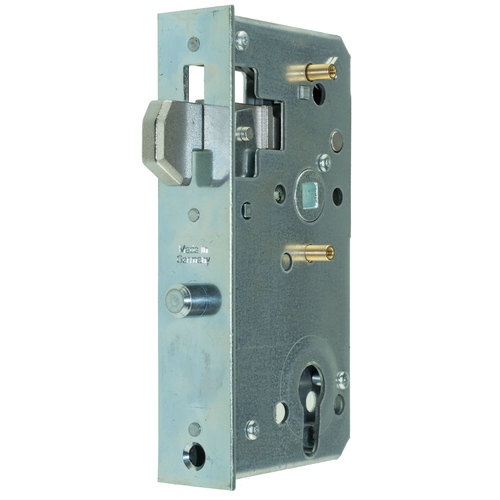

Ersatzschloss mit Hakenfalle für Schiebetore - PZ - Dornmaß 60 mm - für 40 mm Profilrohr - Stulp 33 x 167 mm

Dieses Ersatzschloss mit Hakenfalle ist für den Einsatz in Schiebetoren vorgesehen und wird in ein passendes Schlossgehäuse eingesetzt. Es eignet sich speziell für Profilrohre mit 40 mm Breite und bietet durch die Hakenfalle eine sichere Verriegelung des Tores im geschlossenen Zustand.

Die Hakenfalle kann sowohl über den Vierkant für den Griff als auch über einen Profilzylinder (PZ) betätigt werden (Wechselfunktion). Durch Drehen des Schlüssels im Profilzylinder wird die Hakenfalle verriegelt und lässt sich nicht mehr nach oben bewegen, was ein unbeabsichtigtes Öffnen zuverlässig verhindert.

Der verzinkte Stulp mit 33 x 167 mm sorgt für eine robuste Frontausführung. Die senkrecht abstehenden Befestigungshülsen mit 67 mm Lochabstand ermöglichen eine stabile Verschraubung im Schlosskasten und sind relevant für die Auswahl passender Griffgarnituren.
Ein mitgelieferter Haltebolzen dient zur Zugkraftentlastung der Hakenfalle und fixiert das Schloss zusätzlich im Gehäuse.

Typische Anwendungen

• Schiebetore aus Metall

• Gartenschiebetore

• Zaun- und Toranlagen mit Profilzylinder

• Seitliche Zugangs- und Zufahrtstore

• Austausch defekter Hakenfallenschlösser

Montagehinweis

• Altes Schloss aus dem Schlosskasten entfernen

• Neues Hakenfallenschloss in das Schlossgehäuse einsetzen

• Haltebolzen quer einschieben (Zugkraftentlastung)

• Haltebolzen von der Stulpseite mit Kreuzschraubendreher fixieren

• Profilzylinder und Griffgarnitur montieren

• Funktion der Hakenfalle und Verriegelung prüfen
