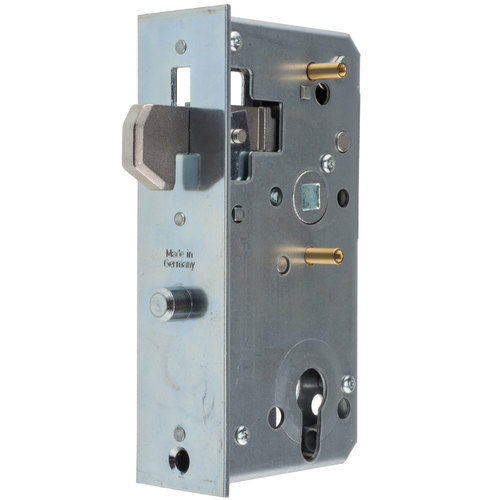

Ersatzschloss mit Hakenfalle für Schiebetore - Stulp 43 x 167 mm - Dornmaß 60 mm - Entfernung 72 mm - Nuss 8 - für 50 mm Schlosskästen

Dieses Ersatz-Hakenfallenschloss ist für den Einbau in Schiebetore vorgesehen und wird in ein passendes Schlossgehäuse eingesetzt. Die Hakenfalle kann sowohl über den Vierkant (Griff) als auch über den Profilzylinder betätigt werden (Wechselfunktion). Durch Umdrehen des Schlüssels wird die Hakenfalle verriegelt und kann nicht mehr nach oben bewegt werden.

Das Schloss verfügt über Dornmaß 60 mm, Entfernung 72 mm und eine Nuss 8 mm. Die Einstecktiefe inklusive Stulpblech beträgt 90 mm. Der Stulp (43 x 167 mm) ist für 50-mm-Schlosskästen ausgelegt.
Die abstehenden Befestigungshülsen haben einen Lochabstand von 67 mm, passend für gängige Garnituren. Ein mitgelieferter Haltebolzen dient der Zugkraftentlastung und fixiert das Schloss sicher im Schlosskasten.

Typische Anwendungen

• Schiebetore im Metall- und Zaunbau

• Hof- und Zufahrtstore

• Industrie- und Werkstatttore

• Austausch vorhandener Hakenfallen-Schlösser

Montagehinweis

• Schloss in den passenden Schlosskasten einsetzen

• Haltebolzen quer einschieben (Zugkraftentlastung)

• Haltebolzen von der Stulpseite mit Kreuzschraubendreher fixieren

• Schloss über die Messinghülsen (67 mm) verschrauben

• Drückerführungen einsetzen und Funktion prüfen

Lieferumfang

• Hakenfallenschloss

• Schrauben für die Messinghülsen

• Drückerführungen aus schwarzem PVC

• Haltebolzen
