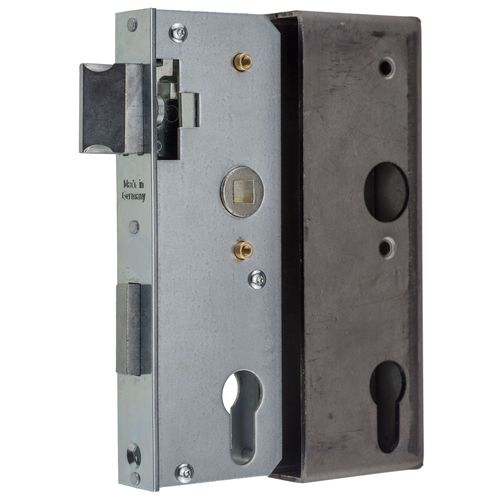

Metalltorschloss mit Einschweißkasten - Dornmaß 40 mm - für 30 mm Rohr - Stulpe 24 x 166 mm

Dieses Metalltorschloss wird als Set mit passendem Einschweißkasten geliefert und ist für den Einbau in Metalltore und Metalltüren mit 30 mm Profilrohrstärke vorgesehen. Durch das kurze Dornmaß von 40 mm ergibt sich eine besonders kompakte Gesamteinbautiefe von nur 57 mm, wodurch das Set ideal für schmale Torprofile geeignet ist.

Das verzinkte Stulpblech mit 24 x 166 mm passt exakt in den Einschweißkasten mit den Abmessungen 30 x 60 x 172 mm. Falle und Riegel stehen jeweils 5 mm vor und sorgen für einen sicheren Eingriff. Die Falle ist auch nach kompletter Montage von links nach rechts umstellbar, sodass das Schloss flexibel für DIN links und DIN rechts eingesetzt werden kann.

Die Befestigung des Schlosses im Einschweißkasten erfolgt über seitliche Messinghülsen mit einem Lochabstand von 67 mm. Dadurch können passende 67-mm-Griffgarnituren direkt montiert werden. Falle, Riegel und Nuss aus Zinkdruckguss gewährleisten eine robuste und langlebige Funktion im täglichen Einsatz.

Typische Anwendungen

• Metalltore mit schmalem Profil

• Gartentore aus Stahl

• Metalltüren im Außen- und Nebenbereich

• Zaun- und Toranlagen mit 30 mm Profilrohr

• Austausch vorhandener Schweißkastenschlösser

Montagehinweis

• Einschweißkasten passgenau in das 30-mm-Rohr einsetzen

• Einschweißkasten umlaufend verschweißen

• Schloss in den Einschweißkasten einsetzen

• DIN-Richtung über die Falle einstellen (links / rechts)

• Schloss über die seitlichen Messinghülsen verschrauben

• Profilzylinder und Griffgarnitur (67 mm Lochabstand) montieren

• Funktion von Falle und Riegel prüfen
