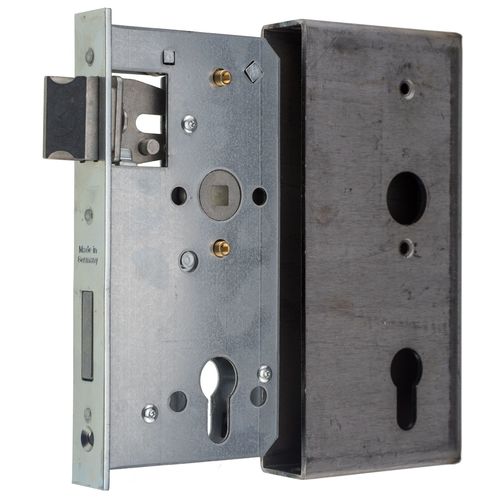

Metalltorschloss mit Einschweißkasten - für 30 mm Rohr - Dornmaß 55 mm - Entfernung 72 mm - Nuss 8 mm - Stulpe 24 x 179 mm

Dieses Metalltorschloss-Set besteht aus einem Einsteckschloss und einem Einschweißkasten zum Einbau in Metalltore und Metalltüren mit 30 mm Rohrprofilstärke. Schloss und Schlosskasten sind exakt aufeinander abgestimmt. Der Einschweißkasten aus rohem Stahl kann nach dem Einbau verzinkt oder lackiert werden.

Das Schloss verfügt über Dornmaß 55 mm, Entfernung 72 mm und eine Vierkantnuss 8 x 8 mm. Die Falle steht 5 mm vor, ist jedoch vollständig zurückziehbar - sowohl über den Griff als auch über den Profilzylinder (Wechselfunktion). Der Riegel fährt 2-tourig insgesamt 24 mm aus (12 + 12 mm). Falle und Riegel sind aus Zinkdruckguss, der Riegel besitzt einen Stahlkern. Die DIN-Richtung ist auch nach kompletter Montage umstellbar.

Die verzinkte, kantige Stulpe (24 x 179 mm) bietet Korrosionsschutz. Der Befestigungslochabstand von 67 mm ermöglicht die direkte Montage passender 67-mm-Griffgarnituren. Die gesamte Einstecktiefe des Schlosses beträgt 85 mm. Der Schlosskasten ist nach hinten offen, sodass Wartung/Nachölen ohne Demontage möglich ist.

Typische Anwendungen

• Gartentore aus Metall

• Metalltüren und Metalltore

• Zaun- und Toranlagen

• Austausch bestehender Schlösser in 30-mm-Profilen

• Werkstatt- und Industriebereiche

Montagehinweis

• Einschweißkasten in das 30-mm-Profil einschweißen

• Schloss in den Einschweißkasten einsetzen

• Über die seitlichen Messinghülsen (67 mm) verschrauben

• Falle bei Bedarf umstellen (DIN links / DIN rechts)

• Griffgarnitur montieren und Funktion prüfen
