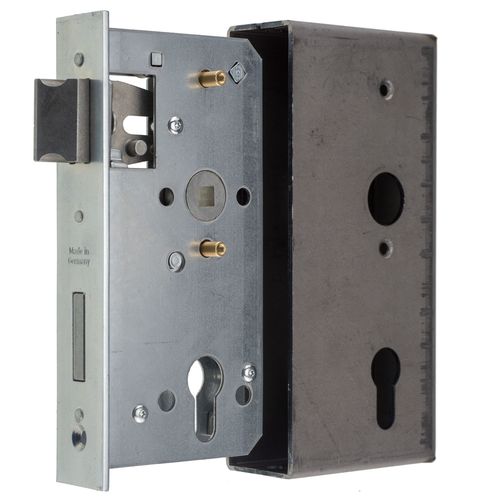

Metalltorschloss mit Einschweißkasten - Dornmaß 55 mm - für 40 mm Rohr - Stulpe 33 x 179 mm

Dieses Metalltorschloss-Set besteht aus einem Einsteckschloss und einem passgenauen Einschweißkasten und ist für den Einbau in Metalltore und Metalltüren mit 40 mm Profilrohrstärke vorgesehen. Schloss und Einschweißkasten sind exakt aufeinander abgestimmt und ermöglichen eine saubere, stabile Integration in das Torprofil.

Der Einschweißkasten aus rohem Stahl (40 x 187 x 89 mm) wird in das Tor eingeschweißt und kann anschließend verzinkt oder lackiert werden. Das Einsteckschloss verfügt über ein Dornmaß von 55 mm, eine Entfernung von 72 mm sowie eine Vierkantnuss 8 x 8 mm. Die verzinkte, kantige Stulpe mit 33 x 179 mm und 3 mm Stärke sorgt für eine robuste Frontausführung.

Die Falle steht 5 mm vor, ist jedoch vollständig zurückziehbar und kann sowohl über den Profilzylinder als auch über den Drücker betätigt werden (Wechselfunktion). Der Riegel fährt zweitourig auf insgesamt 24 mm aus (12 + 12 mm) und sitzt im Ruhezustand bündig. Falle und Nuss bestehen aus Zinkdruckguss, der Riegel aus Stahl.
Auch nach kompletter Montage ist die DIN-Richtung (links / rechts) über die Falle verstellbar.

Der Schlosskasten ist nach hinten offen, sodass eine Wartung oder Nachölung jederzeit möglich ist, ohne das Schloss zerlegen zu müssen.

Typische Anwendungen

• Metalltore im privaten und gewerblichen Bereich

• Gartentore aus Stahl

• Metalltüren mit eingeschweißtem Schlosskasten

• Zaun- und Toranlagen mit Profilzylinder-Schließung

• Austausch bestehender Schweißkastenschlösser

Montagehinweis

• Einschweißkasten passgenau in das 40-mm-Rohr einsetzen

• Einschweißkasten umlaufend verschweißen

• Schloss in den Einschweißkasten einsetzen

• DIN-Richtung über die Falle einstellen (links / rechts)

• Schloss über die seitlichen Messinghülsen verschrauben

• Profilzylinder und Drückergarnitur montieren

• Funktion von Falle und Riegel prüfen
