Pellet Befüllset 500/500 mit Wandflanschplatte

Für die Befüllung von Pelletlagern sind zwei zentrale Komponenten unerlässlich: Ein Befüllrohr und ein Absaugrohr für die Druckluft - fachsprachlich auch als Rohrstutzen oder Einblasstutzen bekannt.

Das Befüllset von silos24 bietet eine durchdachte Komplettlösung mit zwei Pellets-Rohren NW100 jeweils 500 mm lang, zwei daran befestigten Druckkupplungen Storz A und Belüftungsdeckeln mit 20 cm² Lüftungsquerschnitt . Es erfüllt dabei die strengen Anforderungen der VDI 3464 für Pelletlagerräume unter 10 Tonnen.

Ein integriertes Schutzgitter verhindert zuverlässig den Eintritt von Schädlingen. Die flexible Konzeption erlaubt den Anbau an Außenwänden oder im Heizraum, inklusive Blindscheiben für Innenbereichinstallationen.

Die Montage besticht durch Einfachheit: Eine 4-fache Wandflanschwandverschraubung verhindert zuverlässig ein Verdrehen.

Für alle Planer und Interessierten gilt der Profi-Tipp: Konsultieren Sie bereits in der Planungsphase die Lagerraumbroschüre, um alle Installations- und Betriebshinweise zu berücksichtigen.

Lieferumfang

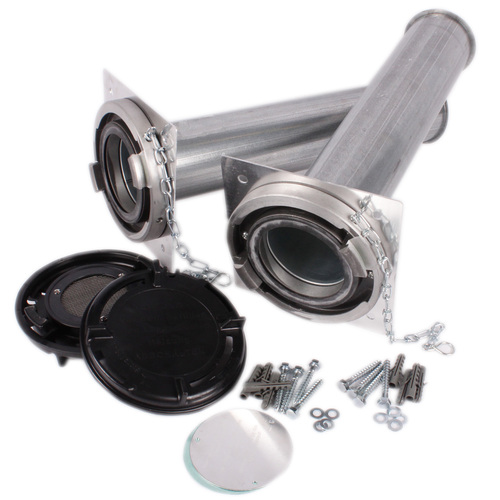

Armaturen-Set komplett montiert bestehend aus:

• 2 Stück Pellet Befüllstutzen 500 mm, DN 100, 1 mm, mit einseitigem Bördelrand
• 2 Stück Druckkupplungen Storz A angeschweißt inkl. Kette
• 2 Stück Belüftungsdeckel (vom DEPV empfohlene Deckel zur Pelletlager-Entlüftung), inkl. Insektenschutzgitter
• 2 Stück Alu-Wandflanschplatten 200 x 200 mm, 3 mm stark, durch 4-fach Verschraubung kein Verdrehen in der Wand
• 2 Stück Blindscheiben
• Befestigungsmaterial

Lose Holzpellets werden mit einem Tankwagen angeliefert und in das Pelletlager eingeblasen. Für diesen Befüllvorgang benötigen Sie neben einem Befüllrohr auch ein Rohr zum Absaugen der Druckluft. Diese Rohre werden auch Rohrstutzen, Einblasstutzen oder Befüllrohre genannt. Damit der Befüll- und Absaugschlauch vom Pellet-Lieferanten angeschlossen werden kann, sind die Rohre mit je einer Schlauchkupplung ausgestattet.

Das Befüllset von silos24 besteht aus zwei Pellets-Rohren NW100, welche jeweils 500 mm lang sind. Dazu kommen zwei Druckkupplungen Storz A inklusive Belüftungsdeckel, welche einen Lüftungsquerschnitt von 20 cm² haben. Die Lüftungsdeckel entsprechen den Anforderungen der VDI 3464 für Pelletlagerräume mit einem Fassungsvermögen unter 10 Tonnen.

Das im Belüftungsdeckel integrierte Gitter verhindert zuverlässig den Eintritt von Schädlingen wie z.B. Mäusen und Insekten. Bitte beachten Sie, dass belüftete Deckel nur an der Außenwand oder im belüfteten Heizraum angebracht werden dürfen. Enden die Befüll- und Absaugstutzen im unbelüfteten Innenbereich, sind die im Lieferumfang enthaltenen Blindscheiben einzusetzen. Wichtig: in diesem Fall ist dann eine separate Lüftung in den Außenbereich notwendig.

Unser Füllset, welches auch als Anschlussstutzen-Set bekannt ist, hat die großen Vorteile, dass es schnell und unkompliziert montiert und problemlos an jeder Mauer oder Holzwand angebracht werden kann. Durch die 4-fache Verschraubung der Wandflanschplatte ist kein Verdrehen in der Wand möglich. Das Befestigungsmaterial dafür ist inklusive.

Lieferumfang

Armaturen-Set komplett montiert bestehend aus:

• 2 Stück Pellet Befüllstutzen
  500 mm, DN 100, 1 mm, mit einseitigem Bördelrand

• 2 Stück Druckkupplungen Storz A
  angeschweißt inkl. Kette

• 2 Stück Belüftungsdeckel
  vom DEPV empfohlene Deckel zur Pelletlager-Entlüftung), inkl. Insektenschutzgitter

• 2 Stück Alu-Wandflanschplatten
  200 x 200 mm, 3 mm stark, durch 4-fach Verschraubung kein Verdrehen in der Wand

• 2 Stück Blindscheiben

• Befestigungsmaterial
