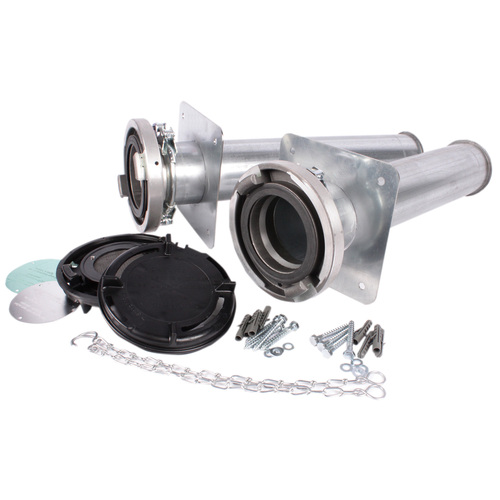

Pellet Befüllset 500/500 mit Wandflanschplatte und Bördelrand

Für die Befüllung von Pelletlagern sind zwei zentrale Komponenten unerlässlich: Ein Befüllrohr und ein Absaugrohr für die Druckluft - fachsprachlich auch als Rohrstutzen oder Einblasstutzen bekannt.

Das Befüllset von silos24 bietet eine durchdachte Komplettlösung mit zwei Pellets-Rohren NW100 1.000 mm und 500 mm lang, zwei Druckkupplungen Storz A und Belüftungsdeckeln mit 20 cm² Lüftungsquerschnitt . Es erfüllt dabei die strengen Anforderungen der VDI 3464 für Pelletlagerräume unter 10 Tonnen.

Ein integriertes Schutzgitter verhindert zuverlässig den Eintritt von Schädlingen. Die flexible Konzeption erlaubt den Anbau an Außenwänden oder im Heizraum, inklusive Blindscheiben für Innenbereichinstallationen.

Die Montage besticht durch Einfachheit: Eine 4-fache Wandflanschwandverschraubung verhindert Verdrehen, der seitliche Bördelrand ermöglicht problemlose Erweiterungen. Ein spezieller Dichtring sorgt zusätzlich für elektrische Leitfähigkeit zwischen den Systemkomponenten.

Für alle Planer und Interessierten gilt der Profi-Tipp: Konsultieren Sie bereits in der Planungsphase die Lagerraumbroschüre, um alle Installations- und Betriebshinweise zu berücksichtigen.

Lieferumfang

Armaturen-Set komplett montiert bestehend aus:

• 2 Stück Pellet Befüllstutzen 500 mm, DN 100, 1 mm, 2-seitigem Bördelrand
• 2 Stück Druckkupplungen Storz A inkl. Kette
• 2 Stück Belüftungsdeckel (vom DEPV empfohlene Deckel zur Pelletlager-Entlüftung), inkl. Insektenschutzgitter
• 2 Stück Spannringe 2-teilig mit Bördeldichtring (EPDM-Qualität)
• 2 Stück Alu-Wandflanschplatten 200 x 200 mm, 3 mm stark, durch 4-fach Verschraubung kein Verdrehen in der Wand
• 2 Stück Blindscheiben
• Befestigungsmaterial

Befüllsystem für Pellets-Lagerraum

durch den beidseitigen Bördelrand kann das Set problemlos anhand Rohren und Rohrbögen verlängert werden

Armaturen-Set komplett montiert bestehend aus:

• 2 Stück Pellet Befüllstutzen
  500 mm, DN 100, 1 mm, mit einseitigem Bördelrand

• 2 Stück Druckkupplungen Storz A
  angeschweißt inkl. Kette

• 2 Stück Belüftungsdeckel
  vom DEPV empfohlene Deckel zur Pelletlager-Entlüftung, inkl. Insektenschutzgitter

• 2 Stück Spannringe
  2-teilig mit Bördeldichtring (EPDM-Qualität)

• 2 Stück Alu-Wandflanschplatten
  200 x 200 mm, 3 mm stark, durch 4-fach Verschraubung kein Verdrehen in der Wand

• 2 Stück Blindscheiben

• Befestigungsmaterial
