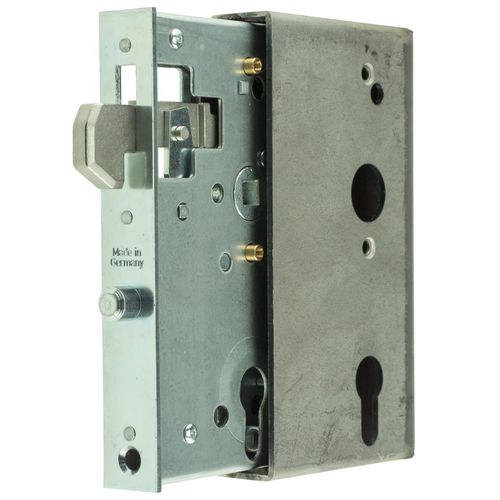

Hakenfallen-Schloss für Schiebetore mit Einschweißkasten - Dornmaß 60 mm - für 30 mm Rohr - Stulp 24 x 167 mm

Dieses Hakenfallen-Schloss für Schiebetore wird als Set mit passendem Einschweißkasten aus Stahl roh geliefert und ist für das Einschweißen in Schiebetore mit 30 mm Rohrstärke vorgesehen. Schloss und Schlosskasten sind exakt aufeinander abgestimmt und schließen bündig an der Vorderseite ab.

Die Hakenfalle sorgt für eine sichere Verriegelung des Tores. Sie kann sowohl über den Vierkant für den Griff als auch über einen Profilzylinder (PZ) betätigt werden (Wechselfunktion). Durch Drehen des Schlüssels im Profilzylinder wird die Hakenfalle verriegelt und lässt sich nicht mehr nach oben bewegen.

Die Fixierung des Schlosses im Einschweißkasten erfolgt über einen mitgelieferten Haltebolzen zur Zugkraftentlastung sowie über seitliche Schrauben, die in innenliegende Hülsen eingeschraubt werden. Der Befestigungslochabstand von 67 mm ist relevant für die Auswahl passender Griffgarnituren.
Der Einschweißkasten aus Stahl roh kann nach dem Einschweißen verzinkt oder lackiert werden.

Typische Anwendungen

• Schiebetore aus Metall

• Gartenschiebetore

• Zaun- und Toranlagen mit Profilzylinder

• Seitliche Zugangs- und Zufahrtstore

• Austausch vorhandener Hakenfallenschlösser

Montagehinweis

• Einschweißkasten passgenau in das 30-mm-Rohr einsetzen

• Einschweißkasten umlaufend verschweißen

• Hakenfallen-Schloss in den Schlosskasten einsetzen

• Haltebolzen quer einschieben (Zugkraftentlastung)

• Haltebolzen von der Stulpseite mit Kreuzschraubendreher fixieren

• Profilzylinder und Griffgarnitur (67 mm Lochabstand) montieren

• Funktion der Hakenfalle und Verriegelung prüfen
